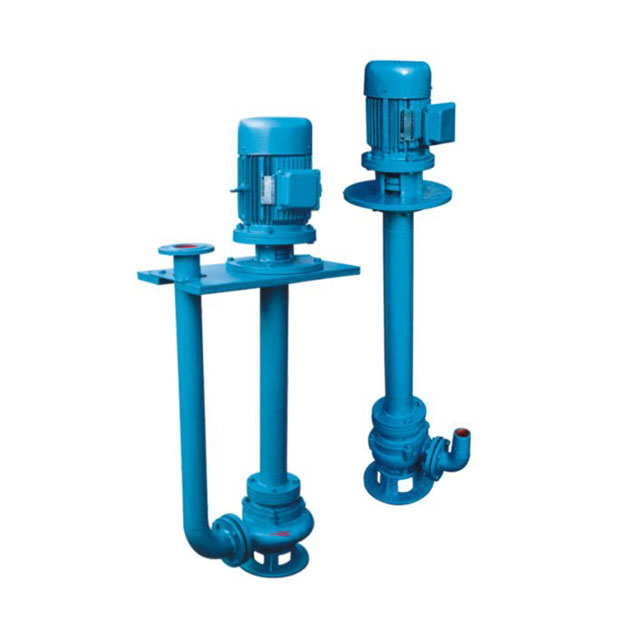

YW型液下式無堵塞排污泵
1、產品簡介
YW型無堵塞液下式排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
2、應用范圍
該泵使用介質溫度不超過60℃，重度為1～1.3kg/dm3，PH值在5～9范圍內。適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。
3、產品特點
1）采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2）機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3）YW型無堵塞液下式排污泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4）液下式排污泵結構緊湊，體積小，移動方便，安裝簡單。
5）可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用極為方便。
6）YW型無堵塞液下式排污泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達15米。
7）接軸結構先進可靠，泵與電機采用連軸器聯結，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
8）泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。

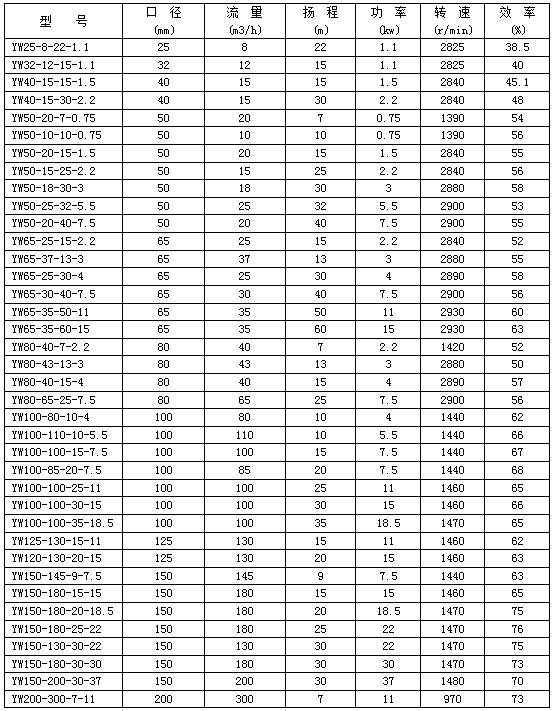

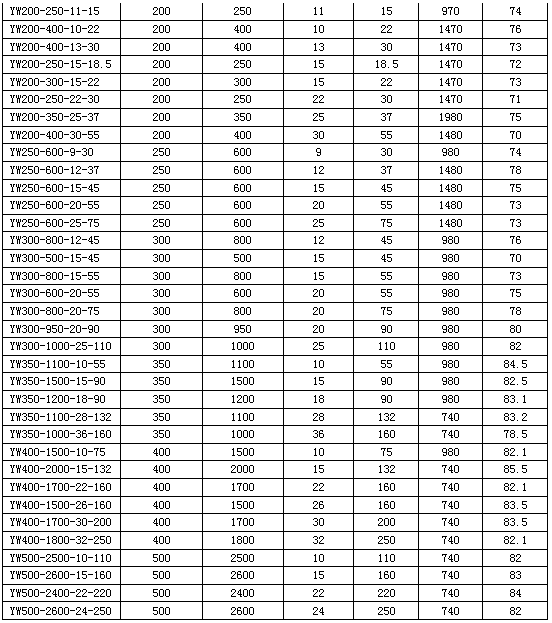

4、性能參數
YW型無堵塞液下式排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
2、應用范圍
該泵使用介質溫度不超過60℃，重度為1～1.3kg/dm3，PH值在5～9范圍內。適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。
3、產品特點
1）采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2）機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3）YW型無堵塞液下式排污泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4）液下式排污泵結構緊湊，體積小，移動方便，安裝簡單。
5）可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用極為方便。
6）YW型無堵塞液下式排污泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達15米。
7）接軸結構先進可靠，泵與電機采用連軸器聯結，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
8）泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。
4、性能參數
5、訂貨須知

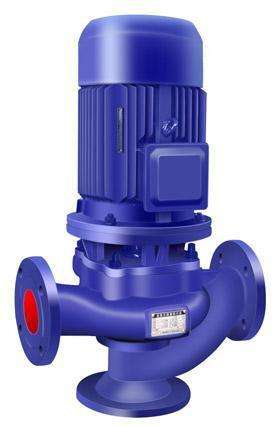

GW型管道式無堵塞排污泵
1、產品簡介
GW型立式管道排污泵安裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
2、應用范圍
管道排污泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米；介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
GW系列管道式無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
3、產品特點
1）泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2）大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3）設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4）機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5）泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6）占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。

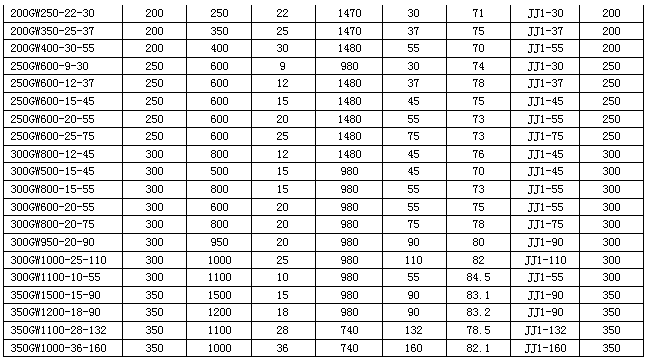

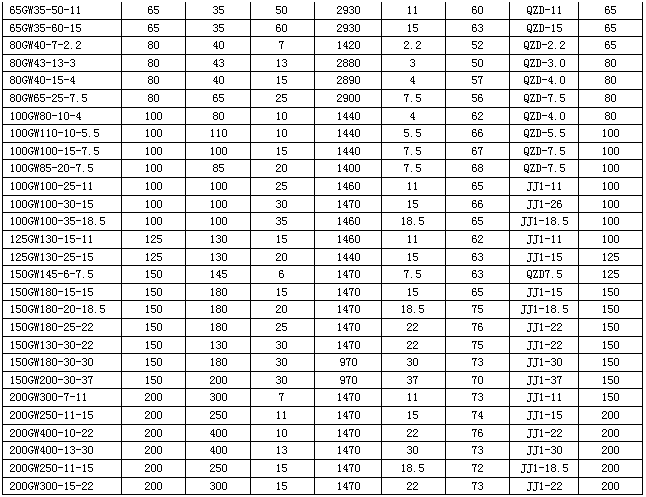

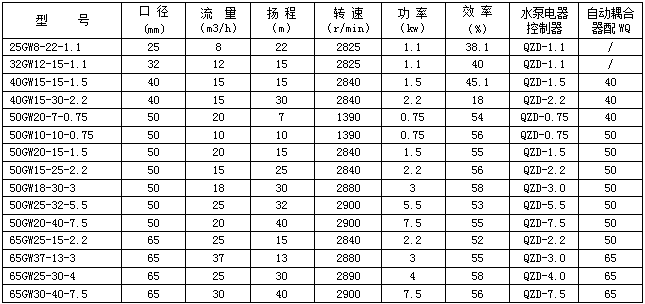

4、性能參數
5、訂貨須知

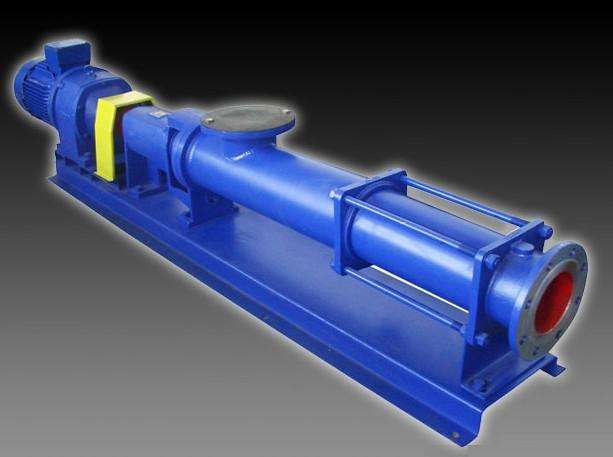

G型單螺桿泵
1、產品簡介
G型單螺桿泵在發達國家已廣泛使用，國外多數稱單螺桿泵為“莫諾泵”（MONOPUMPS），德國稱為“偏心轉子泵”。由于其優良的性能，近年來在國內的應用范圍也在迅速擴大。它的最大特點是對介質的適應性強、流量平穩、壓力脈動動小、自吸能力高，這是其它任何泵種所不能替代的。G型單螺桿泵壓力為0.6~1.2MPa,特殊要求壓力可達3MPa，可滿足廣大用戶對單螺桿泵的不同需求。
G型單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種。主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。由于該部件的特殊幾何開頭分別形成單獨的密封容腔。介質由軸向均勻推行流動。內部流速代低，容積保持 不變。壓力穩定,因而不會產品渦流和攪動。 單螺桿泵被廣泛用于各行業輸送各類介質，恒壓連續運行，無脈動，介質輸送無破損，通過調節轉速改變流量從而達到計量的目的。
2、應用范圍
環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送。特別適用于油水分離器，板框壓濾機等設備。
船舶工業：輪底清洗、油水、油渣、油污水等介質的輸送。
石油工業：輸送原油。近年來，尤其成功地抽吸地下千米之深的原油與水的混合物，煤田里的煤田氣和水的混合物，從而大大降低了機械采油、采煤田氣的成本。當油田到了后期，使用螺桿泵往地層內灌注聚合物增加油田采收率。
醫藥、日化：各種粘調漿、乳化液、各種軟膏化裝品等的輸送。
食品罐頭業：各種粘稠淀粉、食油、蜂密、糖醬、果漿、奶油、魚糜肉糜以及其下腳料的輸送。
釀造業：各種發酵粘稠液、濃酒槽、糧食制品渣各種醬類、漿和含有塊關固態物的粘液等。
建筑工業：水泥沙漿、石灰漿、涂料及其經糊狀體的噴涂與輸送。
采礦工業：礦井內的含固體顆粒的地下和污漿水等排送到地面。
化學工業：各種懸浮液、油脂、各種膠體漿、各種粘合劑。
印刷、造紙工業：高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿，短纖維漿料的輸送。
3、產品特點
適用范圍廣，可輸送流動的甚至非流動性物料
輸送過程連續，脈動量小
介質在泵內無攪動，不受擠壓和剪切
流量與轉速成正比，可變量輸出，可用作計量投加
采用彈性定子，有一定的抗磨蝕能力

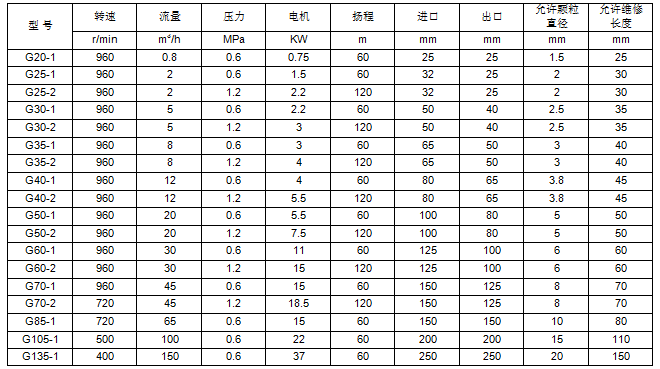

4、性能參數
2、當泵輸送高粘度式有顆粒的介質時，根據介質的性質。泵的轉速必須不同。
3、當泵輸送不同的磨損性介質時，泵的轉速也必須不同。
5、訂貨須知
訂貨時需提供以下數據：1、流量；2、揚程；3、液體性質，包括液體介質名稱，物理性質，化學性質和其它性質，物理性質有溫度℃、密度d、粘度u，介質中固體顆粒直徑和氣體的含量等；化學性質，主要指液體介質的化學腐蝕性和毒性；4、管路布置條件：指的是送液高度送液距離送液走向，吸如側最低液面，排出側最高液面等一些數據和管道規格及其長度、材料、管件規格、數量等； 5、操作條件：如液體的操作T飽和蒸汽力P、吸入側壓力PS（絕對）、排出側容器壓力PZ、海拔高度、環境溫度操作是間隙的還是連續的、泵的位置是固定的還是可移的。

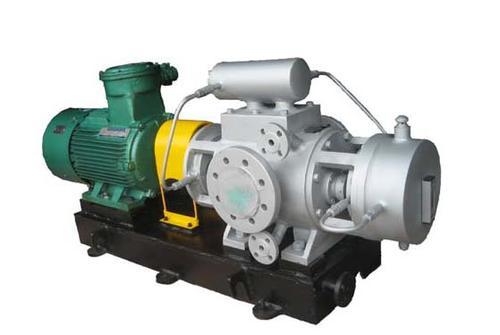

雙螺桿泵
1、原理概述
2、應用范圍
1）油田：用作油、氣、水、微量細小固相顆粒等多相混輸泵及原油輸送泵。
2）造船業：用作船用裝載泵，船底掃艙及污水處理，主機潤滑泵，燃料油泵。
3）石油化學工業 ：用作各種樹脂、顏料、石蠟、油漆、油墨、乳膠、各種油品、原油、重油等裝載和運輸泵。
4）熱電廠：用作重油、原油輸送泵，主機潤滑油泵。
5）食品工業：用作灑精、蜂蜜、糖漿、果汁、動植物油、牛奶、漿油輸送泵。
3、優點
1）輸送液體平穩、無脈動、無攪拌、振動小、噪音低。
2）有很強的自吸性能，多相混輸時，含氣率不高于80%，含沙量不高于500g/m3.
3）外置軸承結構，采用獨立潤滑，可以輸送各種非潤滑性介質。
4）采用同步齒輪驅動，二轉子之間不接觸，即使短時間空轉也無妨。
5）泵體帶有加熱套，可以輸送各種清潔或含有固體小顆粒的低粘度或高粘度介質（一般顆粒直徑小于0.12-0.2mm)
6）正確的選用材料，甚至可以輸送很多有腐蝕性的介質。
7）雙吸式結構，轉子上沒有軸向力。
8）軸端采用機械密封或波紋管機械密封，具有壽命長、泄漏少、適用范圍廣的特點。
4、性能范圍
1）最高工作壓力4.0MPa
2）流量范圍 1～1000m3/h
3）溫度范圍-20～120℃
4）介質粘度 1～3000mm2/s，降低轉速可達到106mm2/s 介質粘度對雙螺桿泵性能影響較大，泵的名義排量是指在特定粘度條件下的排量，為保證泵能在較高效率下工作，在試驗不充分時，建議按下列粘度條件選擇轉速：介質粘度cSt 轉速r/min <400 1500 400 ～1200 1000 1200～3600 750。

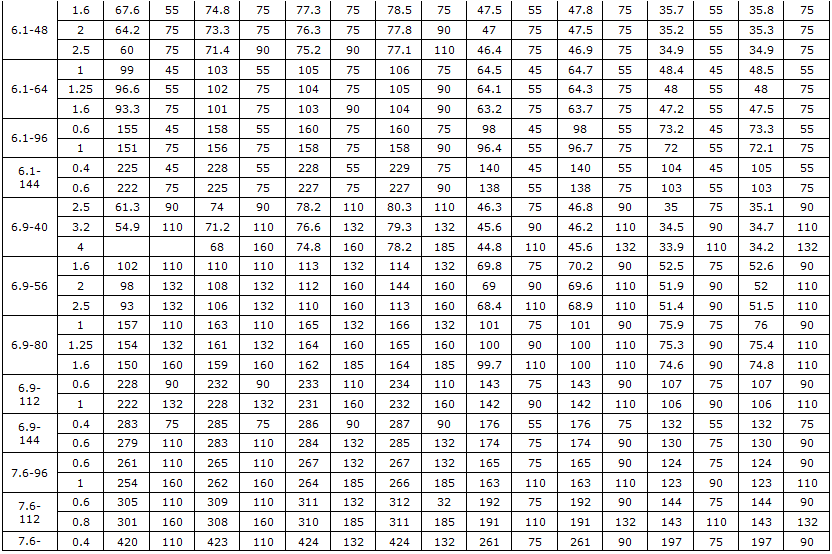

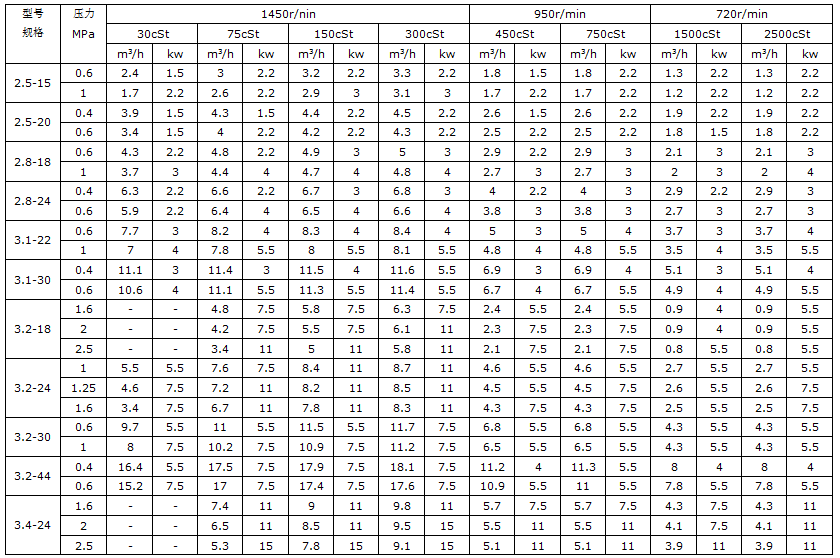

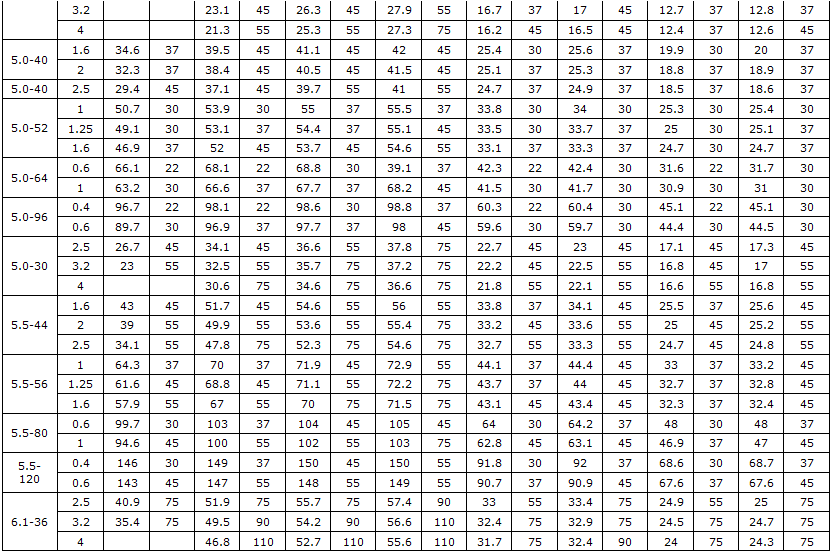

2W.W型雙螺桿泵性能參數表
5、訂貨須知
訂貨時請注明規格、型號、設計使用壓力、轉速、介質粘度、溫度、電機防爆級別、介質名稱。

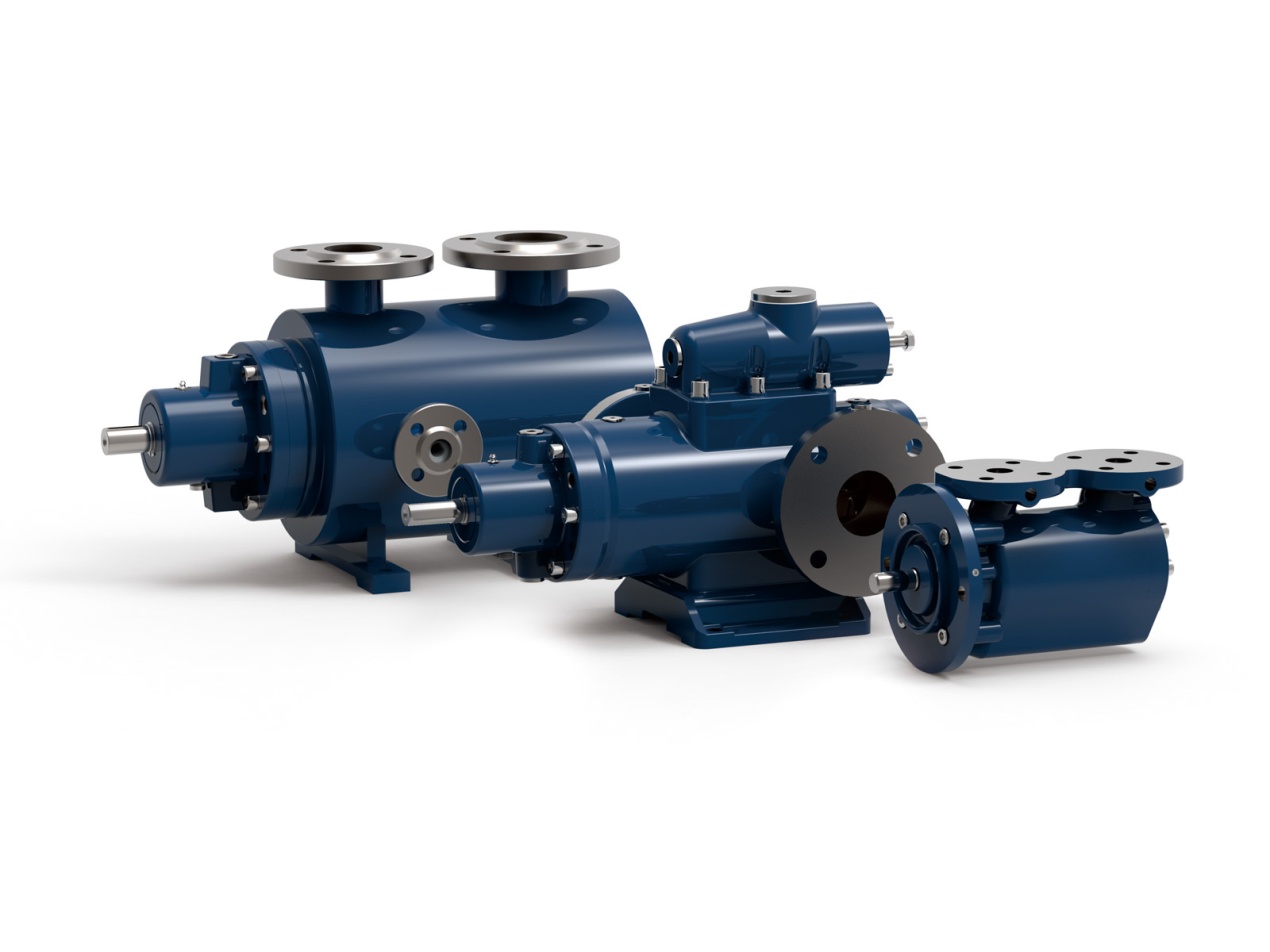

三螺桿泵
1、結構原理
三螺桿泵是螺桿式式容積泵。在三螺矸泵中，由于主螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進口與出口之間形成數級動密封室，這些動密封室將不斷把液體由泵進口軸向移動到泵出 口，并使所輸送液體逐級升壓。從而形成一個連續、平穩、軸向移動的壓力液體。三螺桿泵所輸送液體為不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，粘度1.2~100oE(3.0~760cst)，高粘度液體亦可通過加溫降粘后輸送，其溫度不超過150oC。
由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在泵的吸入口和排出口之間，就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續地推移至排出端，將封閉在 各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣，其中螺紋圈數看做液體，當螺釘旋轉時螺紋在轉動時就相當于液體在螺桿泵里面的情形，這就是螺桿泵的基本工作原理。
螺桿與殼體之間的密封面是一個空間曲面。在這個曲面上存在著諸如ab或de之類的非密封區，并且與螺桿的凹槽部分形成許多三角形的缺口abc、def。這些三角形 的缺口構成液體的通道，使主動螺桿凹槽A與從動螺桿上的凹槽B、C相連通。而凹槽B、C又沿著自己的螺線繞向背面， 并分別和背面的凹槽D、E相連通。由于在槽D、E與槽F(它屬于另一頭螺線)相銜接的密封面上，也存在著類似于正面的三角形缺口a’b’c’，所以D、F、E也將相通。這樣，凹槽ABCDEA也就組成一個“∞” 形的密封空間(如采用單頭螺紋，則凹槽將順軸向盤饒螺桿，將吸排口貫通，無法形成密封)。不難想象，在這樣的螺桿 上，將形成許多個獨立的“∞”形密封空間，每一個密封空間所占有的軸向長度恰好等于累桿的導程t。因此，為了使螺桿能吸、排油口分隔開來，螺桿的螺紋段的長度至少要大于一個導程。
2、應用范圍
在供熱設備中用做燃油噴油，燃油供應和輸送泵。
在化學石油化工和食品工業中用做裝載，輸送和供液泵。
在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
廣泛應用于石油、化纖、冶金、機械、電力、機床、船舶、玻璃、公路等各行各業。
適用于輸送燃料油、潤滑油、液壓油、原油、瀝青及其它類似油的潤滑性液體。
在工業領域中作潤滑泵，在液壓系統中作液壓泵，在燃油系統中作輸送及增壓泵;在輸油系統中作輸送及加油泵。
3、特點及優點
（1）壓力和流量范圍寬闊，流量范圍0.2～320m3/h最高工作壓力可達5MPa；
（2）運送液體的種類和粘度范圍寬廣,粘度范圍1mm2/s-760mm2/s；
（3）因為三螺桿泵內的回轉部件慣性力較低，故可使用很高的轉速；
（4）吸入性能好，具有很強的自吸能力；
（5）流量均勻連續，振動小，噪音低，幾乎沒有脈動；
（6）三螺桿泵結構堅實，安裝方便有(臥式、立式、法蘭式、插裝式）保養容易；
（7）三螺桿泵具有很強的耐熱性，一般工作溫度是（1~250°C)超過此溫度需特制；
（8）根據所輸送介質需要還可提供加熱或冷卻結構；
（9）三螺桿泵幾乎沒有磨損，三螺桿泵只要選型正確，使用壽命長。
（10）三螺桿泵的工作效率高。

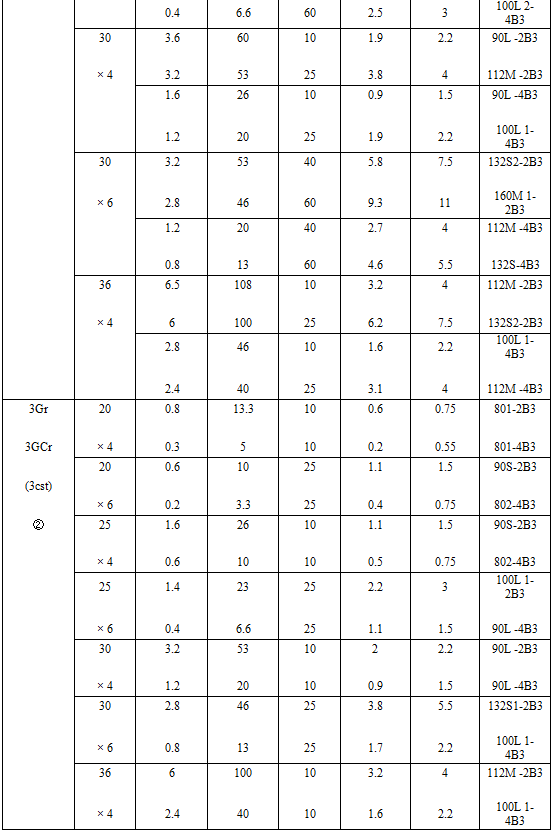

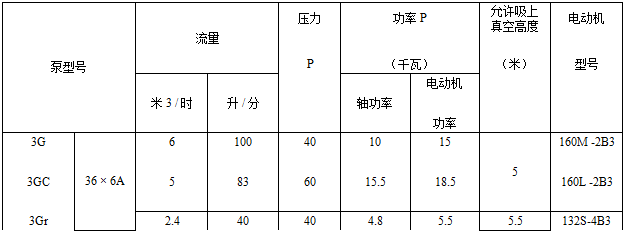

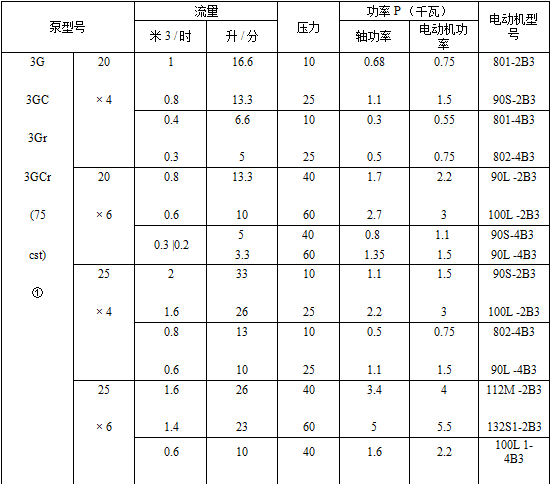

4、性能參數（ 3G 3Gc3Gr3GCr(20-36）

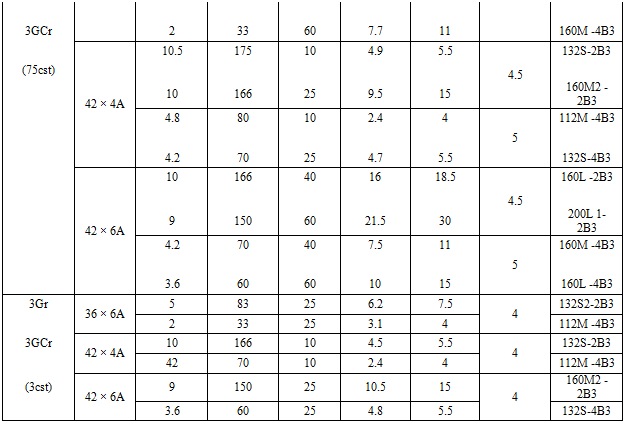

性能參數表 (3G3Gc3Gr3GCr(36-42))

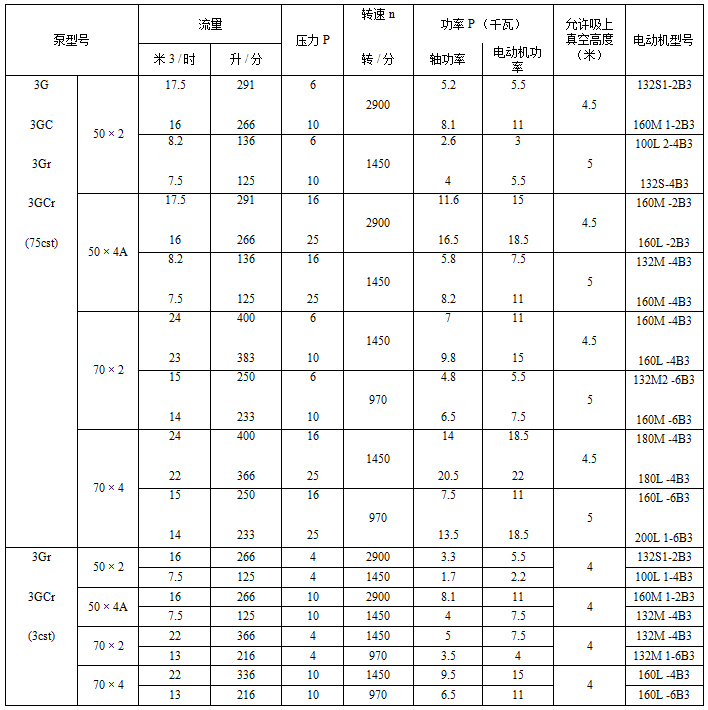

性能參數表 ( 3G 3Gc3Gr3GCr(50-70))

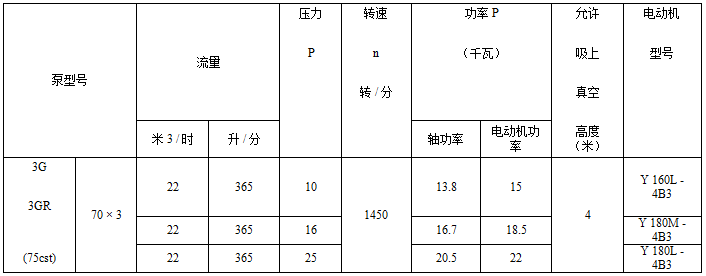

性能參數表 (3GR70 × 3)

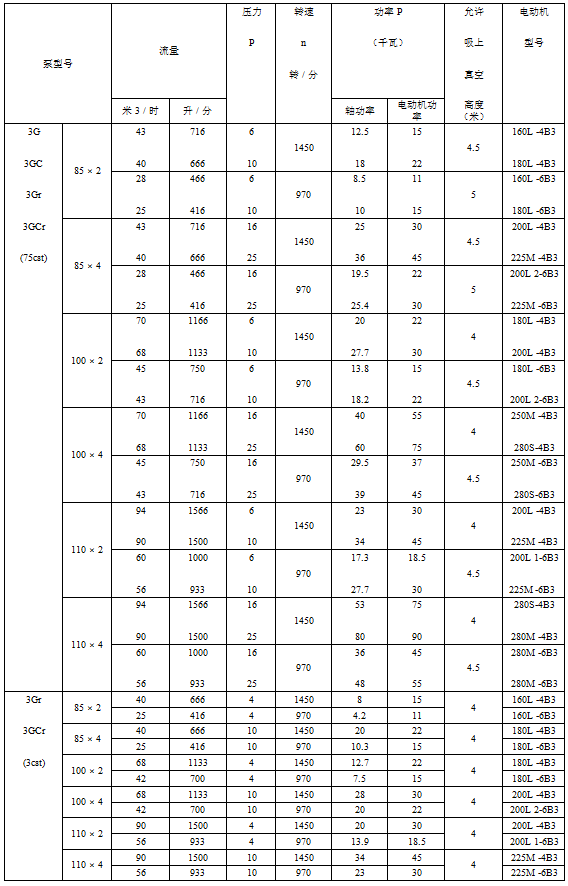

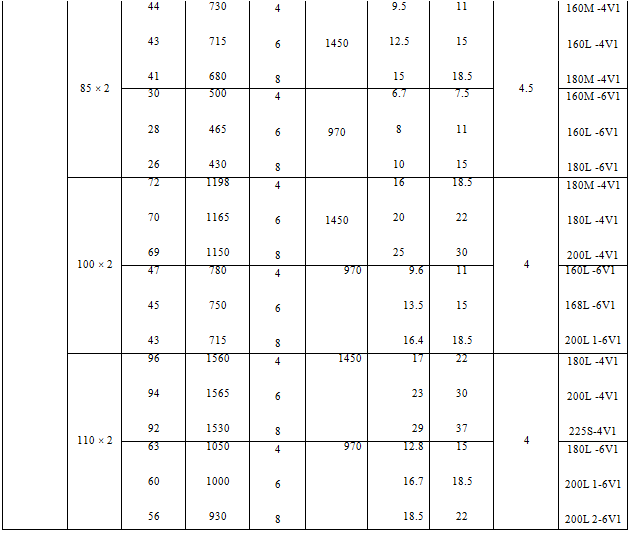

性能參數表 ( 3G 3Gc3Gr3GCr(85-100))

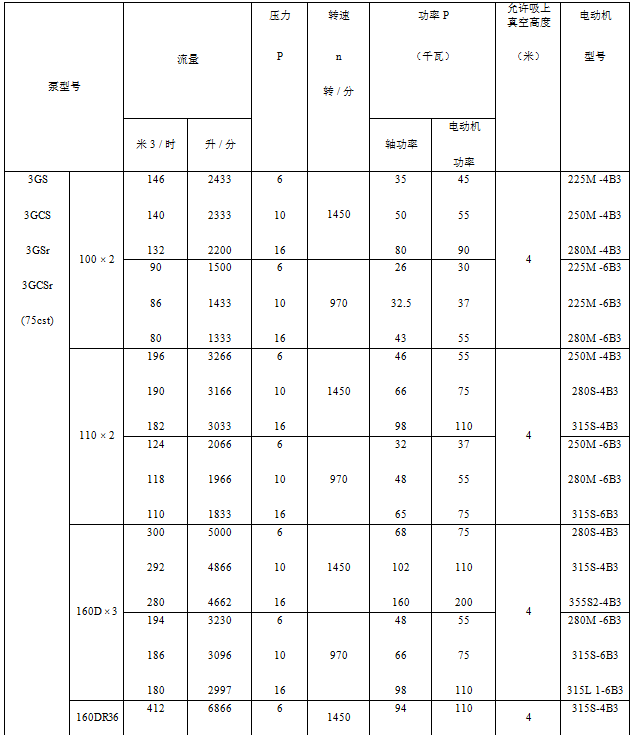

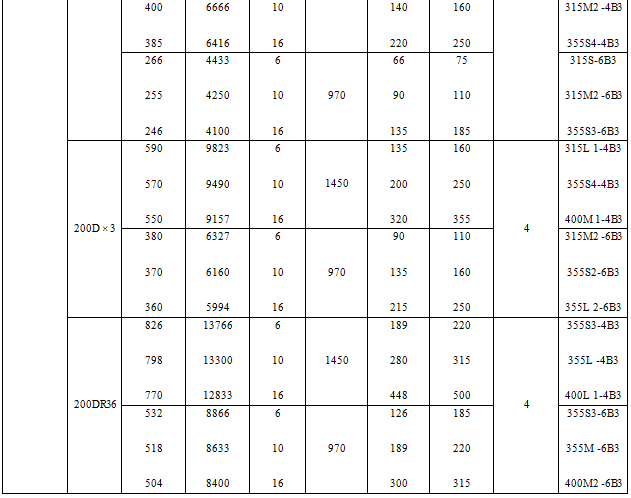

性能參數表 (3GS3GCS3GSr3GCSr(100-200))
性能參數 表 (3GCG(50-110))

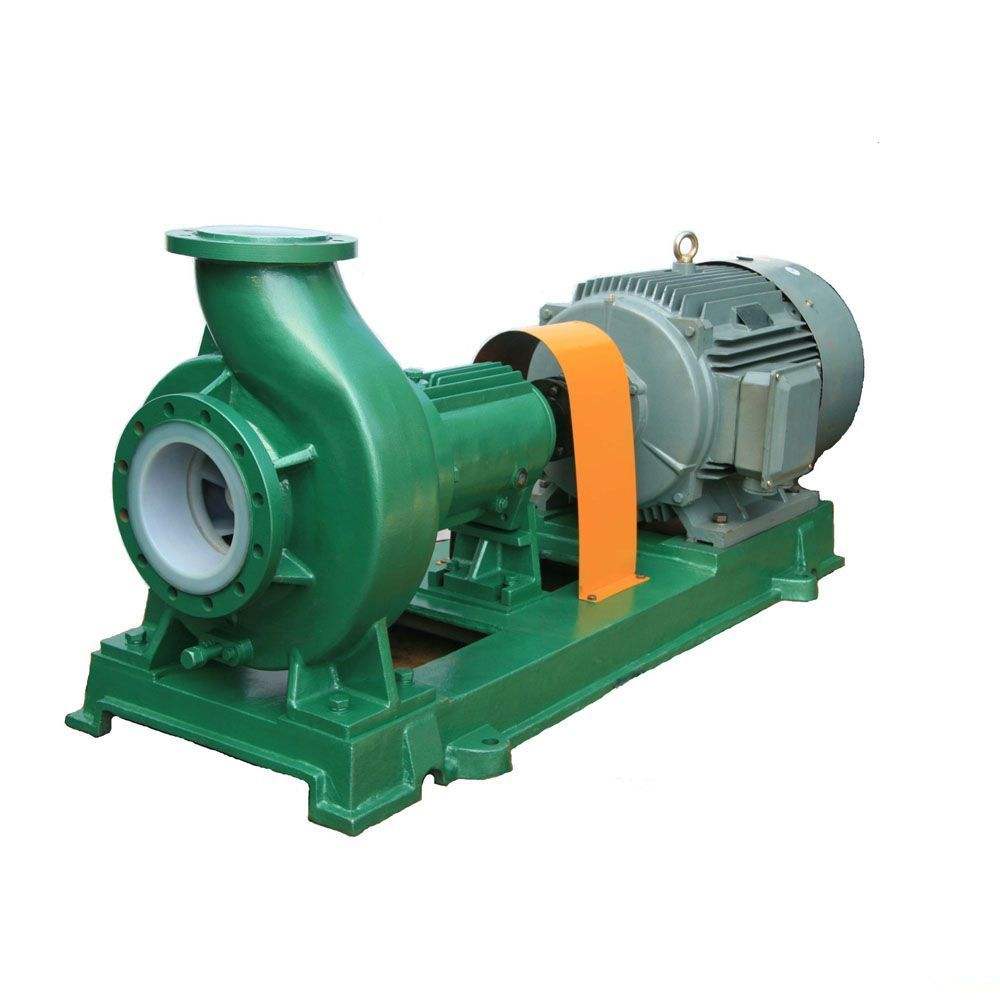

IHF氟塑料離心泵
1、產品概述
2、應用范圍
該泵廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。輸送任何濃度硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前最先進的耐腐蝕裝備之一。
3、產品特點
該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。輸送介質溫度為-85℃~200℃，流量：1.75-200m3/h 揚程：4.5-87m轉速1450-2900r/min。

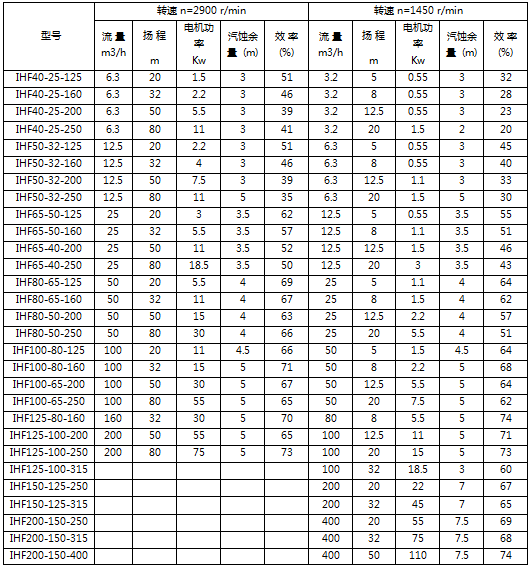

4、性能參數
5、訂貨須知

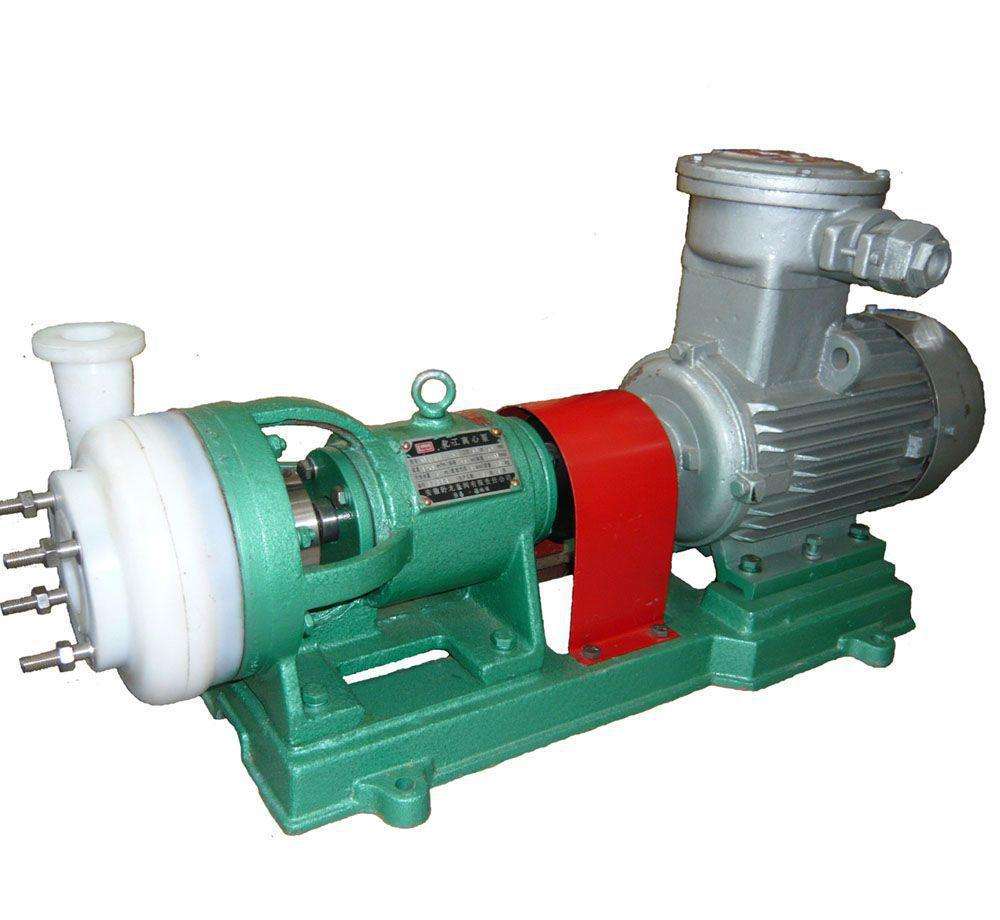

FSB氟塑料合金離心泵
1、產品簡介
2、應用范圍
廣泛應用于化工、石油、制藥、農藥、燃料、油漆、冶煉、造紙、電鍍、電力、食品等行業輸送液體。
3、產品特點
FSB型離心泵過流部件全部采用氟塑料合金制造，結構緊湊.操作簡單、價格低廉。該離心泵采用目前最為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。

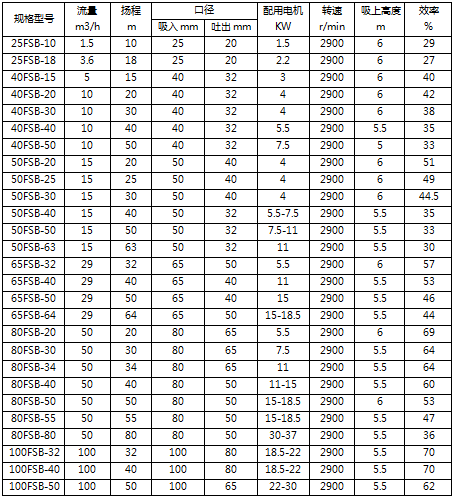

4、性能參數
5、訂貨須知
